HSA-Y-2-40 放大器是固定增益寬帶 GHz 放大器。它專為超快速放大頻率范圍為 10 kHz 至 1.9 GHz 的小電壓和電流信號而設計。

HSA-Y-2-40 提供兩個相同的 RF 輸出。對于操作，兩個 RF 輸出必須用 50 Ω 負載端接。如果僅使用一個輸出，則未使用的 SMA 輸出插座必須用交付時附帶的 50 Ω 終端器端接。

一、產品參數

型號：HSA-Y-2-40

下截止頻率：10 kHz

上限截止頻率：1,9 GHz

上升/下降時間：185 ps

增益：40 dB (x 100)

跨阻：5.000 V/A

輸入：50 Ω, SMA

輸入噪聲[/√Hz]：650 pV (13 pA)

輸入駐波比：1.2 : 1

輸出：兩個相同的信號輸出，50 Ω，SMA

最大輸出電壓@50Ω：1,7 VPP

輸出駐波比：1,8 : 1

監視輸出：增益：26 dB (x 20)，跨阻*：1 kV/A，輸出電壓范圍：±10 V (R負載> 10 kΩ)，帶寬：DC - 100 kHz

電源要求：±15 V +185 / ?10 mA, typ.

尺寸/重量：110 x 70 x 25 mm (L x B x H), 重量 180 g

二、特征

帶寬 10 kHz – 1.9 GHz

極低的 10 kHz 下截止頻率，可實現最佳脈沖處理，且不會造成形狀失真

上升時間 185 ps

增益 40 dB

輸入回波損耗 20.8 dB

集成偏置電路

監控輸出

兩個相同的信號輸出

三、應用

超快探測器前置放大器(微通道板、光電倍增管、雪崩光電二極管、PIN 光電二極管等)

示波器和瞬態記錄器前置放大器

時間分辨脈沖和瞬態測量

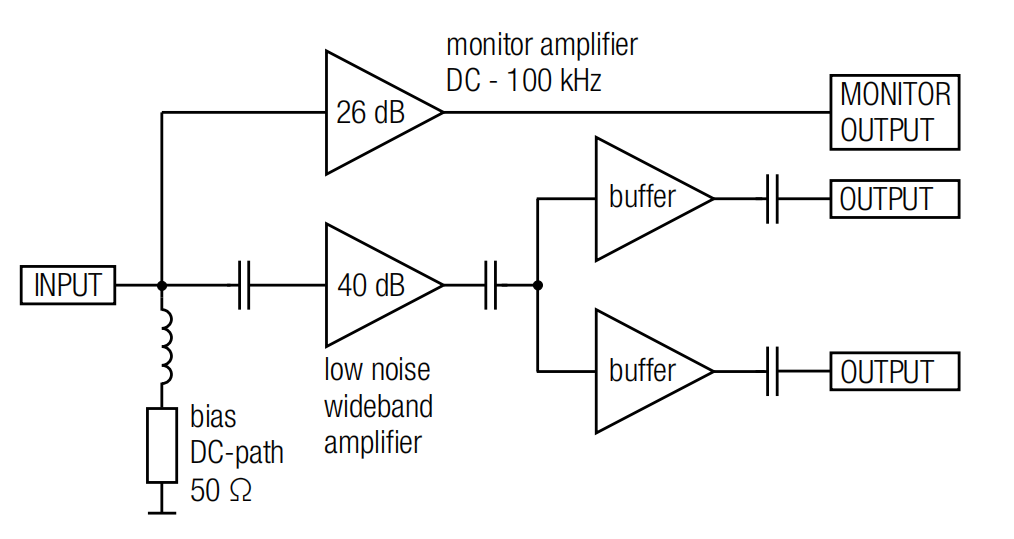

四、電路圖
