GHz帶寬放大器HSA-X-2G3-40
特性：
? 帶寬10kHz-2.3GHz
? 上升時間170納秒
? 集成偏置電路
產品介紹：
HSA-X-2G3-40是一款低噪聲、超快固定增益放大器。得益于其集成的偏置-T電路設計，它適用于從光電二極管和光電倍增管獲取信號。操作方式基本無需贅言。如有疑問，請查閱本文件或聯系我們獲取幫助。
為確保安全運行，請參考本文件中“絕對最大額定值”、“溫度范圍”和“電源供應”部分所規定的損壞閾值。工作環境必須無煙、塵、油污、冷凝水及其他可能影響操作或性能的污染物。
應用領域：
? 用于超快探測器(微通道板、光電倍增管、雪崩光電二極管和PIN光電二極管)的前置放大器
? 示波器和瞬態記錄儀前置放大器
? 時間分辨脈沖與瞬態測量
技術參數：
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 40 dB(×100) |
| 跨阻增益 | 5.0*10^3 V/A (40 dB×50Ω) | |
| 增益精度 | ±1% dB | |
| 頻率響應 | 下截止頻率（-3 dB） | 10kHz (+20%) |
| 上截止頻率（-3 dB） | 2.3 GHz (+15%) | |
| 上升/下降時間（10% - 90%） | 170 ps | |
| 輸入 | 直流輸入阻抗 | 50Ω |
| 射頻輸入阻抗 | 50Ω | |
| 50 Ω 噪聲系數 | 2.8 dB (@f<1GHz) | |
| 等效輸入電壓噪聲 | 430pV/√Hz (@f<1GHz) | |
| 輸入駐波比VSWR | 1.45:1 (@f<2 GHz) | |
| 輸入回波損耗 | -15 dB (@f<2 GHz) | |
| 輸出 | 輸出阻抗 | 50Ω |
| 輸出駐波比VSWR | 1.4 :1 | |
| 輸出回波損耗 | 15.5 dB | |
| 輸出功率P1dB | +12.5 dBm | |
| 輸出峰峰值電壓 | 2.0 Vpp | |
| 輸出噪聲 | typ. 3.0 mV RMS or 20 mVpp* (measurement BW: 4 GHz) | |
| 電源供應 | 供電電壓 | 土15V |
| 供電電流 | 士135 mA | |
| 外殼 | 重量 | 100g(0.23磅) |
| 材料 | 鋁鎂錳合金，鍍鎳 | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |

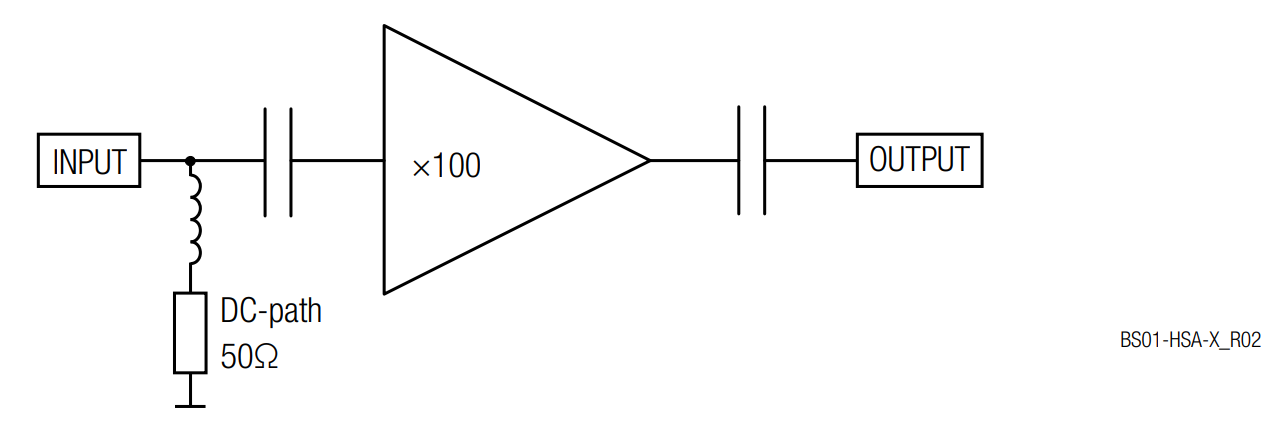

示意圖：
