超寬帶，頻率范圍2.5 GHz，HSA-X-2-20 系列 GHz 寬帶放大器在高增益、寬帶寬與低噪聲性能之間實現了出色平衡，是高時間分辨率測量（如超快光電探測器應用）的理想之選。其覆蓋千赫茲至千兆赫茲的寬廣帶寬，對于精確測量脈沖、瞬態信號以及分析復雜信號（具有不同脈沖寬度）或瞬態衰減時間至關重要。得益于極低的 1/f 噪聲，HSA 系列在低至 kHz 頻段也能提供低噪聲放大。
卓越的寬帶寬、平坦的幅頻響應以及低噪聲特性，也使 HSA 放大器系列成為前置放大器的完美選擇，可顯著提升示波器、頻譜分析儀及網絡分析儀的輸入靈敏度。
技術參數：
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 20 dB(×100) |
| 跨阻增益 | 500 V/A (20 dB×50Ω) | |
| 增益精度 | ±1% dB | |
| 頻率響應 | 下截止頻率（-3 dB） | 10kHz (+20%) |
| 上截止頻率（-3 dB） | 2.5 GHz (+15%) | |
| 上升/下降時間（10% - 90%） | 140 ps | |
| 輸入 | 直流輸入阻抗 | 50Ω |
| 射頻輸入阻抗 | 50Ω | |
| 50 Ω 噪聲系數 | 4.5 dB (@f<1GHz) | |
| 等效輸入電壓噪聲 | 610pV/Hz (@f<1GHz) | |
| 輸入駐波比VSWR | 1.23:1 (@f<2.5GHz) | |
| 輸入回波損耗 | 20 dB (@f<2.5GHz) | |
| 輸出 | 輸出阻抗 | 50Ω |
| 輸出駐波比VSWR | 1.4 :1 | |
| 輸出回波損耗 | 15.5 dB | |
| 輸出功率P1dB | +13.5 dBm | |
| 輸出峰峰值電壓 | 2.0 Vpp | |
| 輸出噪聲 | typ. 0.42 mV RMS or 2.8 mVpp* (measurement BW: 4 GHz) | |
| 電源供應 | 供電電壓 | 土15V |
| 供電電流 | 士105 mA | |
| 外殼 | 重量 | 100g(0.23磅) |
| 材料 | 鋁鎂錳合金，鍍鎳 | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |

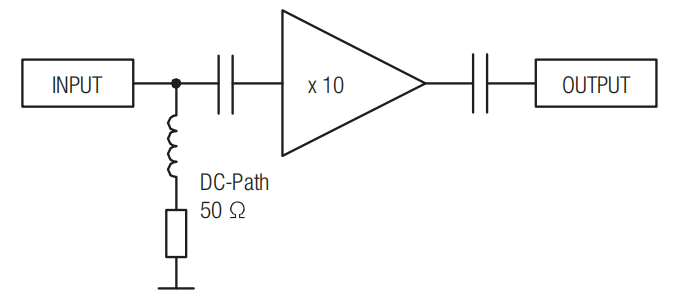

電路圖：
HSA系列型號：HSA-X-1-40 、HSA-X-2-20、 HSA-X-2-40、 HSA-X-I-2-40、 HSA-X-2G3-40、HSA-Y-1-40、 HSA-Y-1-60、 HSA-Y-2-20、 HSA-Y-2-40
應用
? 超高速探測器（微通道板、光電倍增管、雪崩光電二極管和PIN光電二極管）的前置放大器
? 示波器和頻譜/網絡分析儀的前置放大器
? 脈沖和瞬變的時序高分辨率測量
? 50 Ω高速系統的信號增強器
